浮子流量计是如何工作运行的

作者: clcc123 日期: 2018-07-04 17:39:45 人气: - 评论: 0

  浮子流量计(也称为转子流量计)是传统的可变面积流量测量装置。当浮子在垂直锥形管中上下移动时,当流速变化时,在锥体和浮子之间形成圆形流动区域。改变,它是一个体积流量计,通过这个原理测量流量。由于其机械结构简单,加工方便,运行稳定,可靠性高,压力损失小,特别是低雷诺数的低转速介质可以测量,因此可用于气液流量测量和自动控制系统。广泛使用。

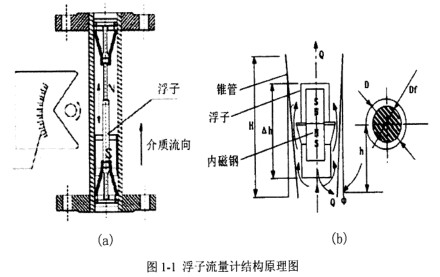

  金属锥管浮子流量计具有在浮子流量计中使用各种温度和压力的优点,并且受到越来越多的关注。因此,研究如何提高浮子流量计的测量精度,提高浮子流量计的环境适应性对于金属管浮子流量计的广泛应用具有重要意义。锥管浮子流量计由锥形管和浮子组成,浮子可在锥管内上下浮动。结构如图1所示。底部通常连接到垂直管段的法兰,流体上下流过流量计,使浮子上下移动。流体的流动方向通常从底部到顶部。当流过浮子和锥体时,流体被浮子拦截,并且浮子连接在上侧和下侧之间。压力不同,浮子的上部和下部会产生压力差。此时,浮子接收以下三种力:浮子上的流体压力,浮子在流体中的浮力和重力。当浮子上的流体的动态压力和浮子在流体中的浮力之和等于浮子的重量时,浮子在某个位置平稳地浮动。此时的流速可以通过确定浮子的浮动位置来获得,因此浮子j悬架的高度h是与通过流量计的流量的单值函数关系。

  从浮子流量计的工作原理可以看出,介质应从底部流到顶部,不能水平安装。但是,许多工业场所受空间限制,必须水平安装。通过单独设计水平浮子流量计,在短距离内流动方向变化是不可避免的,这将不可避免地引起流场的扭曲,严重影响测量精度。如何提高测量精度成为当前的问题,因此本文将纠正如何纠正它。流场用于改善浮子力的平衡并改善测量不确定性。
  因此,流量计的流量值可以通过浮子的位置直接读出,或通过远程传输信号传输到二次仪表显示和记录,并作为工业控制的流量变送器,异地监测可以实现流量监测。
  浮子流量变送器作为过程控制中的流量测量和控制传感器部件,在整个监控系统中起着重要作用。其测量精度决定了数据的准确和有效收集和处理。图1-2显示了包含。浮子流量计制成的测量和控制系统示意图。

  传统的浮子流量计由浮子流量传感器部分,位移角度转换机构部分和信息转换处理部分组成。图1-3显示了机制图。在流体测量中,当被测介质流过传感器向上扩展的锥体时,浮子的上部和下部由压差阻力向上移动,并在浮力,重力和差速度时悬浮在一定高度耐压是平衡的。浮子的高度通常由非接触位移角转换部分测量,角度和位移由信息处理单元转换和测量,从而可以根据功能计算被测介质的流量浮子高度和流量之间的关系。 。因此,精确的角位移计算是决定整个浮动流量计的测量精度和稳定性的核心。浮子流量传感器具有两种形式的锥形和浮子以及结构形式的孔板。可以看出流量传感器的结构是否合理。换档测量的准确性决定了流量计的测量精度。

  根据上述原理分析,通过机电转换单元在悬挂管的位置精确地测量浮子的高度检测。通常,磁钢被连接以驱动机械摆杆旋转,从而角位移传感器的角度改变并输出电信号。通过处理信号来转换实际流量。浮子的位置随着流量的变化而频繁移动。可以看出,机电转换单元必须是非接触式,机械磨损小,运行可靠稳定,温度特性好,线性度高,保证了输出的准确性。因此,传感器性能的提高意味着金属管浮子流量计的精度。宽泛的操作条件使浮子流量计可以在更广泛的工作环境中使用。因此,本文将研究如何提高角位移测量的精度和环境适应性。如何提高测量精度?
  在实际的工业应用过程中,测量和控制的物体在流体特性和安装条件方面是不同的。因此,有必要对影响浮子流量传感器测量精度的因素进行深入研究,并研究浮子流量计。结构优化,改进的安装条件和智能信息处理系统,提高测量精度优化和研究的其他方面。 例如:研究浮子前端流场分布对浮子流量传感器测量的影响,通过校正流场分布,减小流场干扰对测量的影响; 改进测量数学模型,提高信息处理单元的环境适应性; 这些研究对于提高浮子流量计的测量精度和扩展应用范围具有重要意义。
